電子皮帶秤ICS-30

ICS-30型電子皮帶秤

一、適用范圍

ICS系列電子皮帶秤是一種結合先進的微機控制動態稱重儀器組成的動態計量產品，實在皮帶輸送系統中對散狀物料進行連續計量的理想設備，整機設計合理、緊湊，具有完善的稱重和控制數學模型，并有多種輸入輸出信號形式。其結構簡單、稱量準確、工作穩定、運行可靠、操作方便、維護量小，不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕環境。廣泛應用于冶金、電力、礦山、港口、化工、水泥、建材、糧食等行業。

ICS-30型電子皮帶秤是在皮帶輸送系統中對散狀物料進行連續計量的理想設備，該皮帶秤動態累計誤差小于±1.0%，用于工廠過程稱重，監測生產量、控制產品裝載及監測產品庫存量，此電子皮帶秤可為企業現代化管理提供重要的信息，具有結構簡單，稱量準確，操作方便，維護量小等優點，廣泛應用于各行各業。

二、電子皮帶秤工作原理：

當物料通過電子皮帶秤時，稱重傳感器檢測到皮帶上的物料重量轉換成電壓信號，送入稱重顯示儀表，測速傳感器檢測到皮帶的速度信號，送入稱重顯示儀表；稱重顯示儀表把接收到的重量信號及速度信號進行處理，得到物料的累積重量及瞬時流量，并分別在稱重儀表上將瞬時流量和累計重量顯示出來。儀表也可同時輸出正比于瞬時流量的模擬電流信號，傳送給DCS系統進行處理，顯示電子皮帶秤的瞬時流量和累計量以及自動化管理。

三、電子皮帶秤組成：

   ICS-30系列電子皮帶秤主要由以下幾部分組成：

稱重橋架、

稱重傳感器、

速度傳感器、

稱重顯示儀表、

測速裝置、

安裝附件等。

四、主要技術參數：

系統精度：±1.00%；

稱量范圍：0～2000t/h；

皮帶寬度：500～2400mm；

皮帶速度：0.05～4m/s；

皮帶輸送傾角：0～18°；

適用托輥形式：三角槽形、平托輥；

環境溫度：

機械：-20℃～50℃

儀表：-20℃～40℃

電源電壓：220V（-15% --- +10%、）50HZ±2%

五、ICS-30型電子皮帶秤組成：

主要由稱重橋架、稱重傳感器（2只）、速度傳感器（1只）、稱重顯示儀（1臺）、測速滾筒（1個）和全套安裝附件組成。

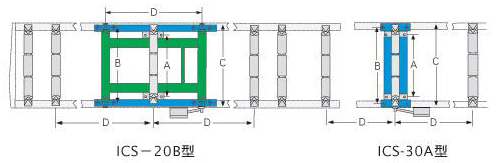

【稱重橋架】

   1、結構簡單、力傳遞環節少，安裝簡捷方便；

   2、采用無杠桿全懸浮式結構，單托輥、稱重區小。

   3、無摩擦橡膠耳軸支承，防腐蝕、防潮、抗振動；

   4、抗側向力，抗水平分力，有效的減少了皮帶跑偏和落料偏移對系統精度的影響；

   5、稱重傳感器為拉式，調整方便、靈活、可靠、精度較高；

   6、主要用于進出料口中心距較短的帶式輸 送機上，或用于傾角隨時變化的皮帶式輸送機上，如應用于堆取料機

【稱重儀表】

◆綜合精度：±0.01%；

◆顯示器為四行屏幕顯示，顯示瞬時流量、累計量、皮帶機運行參數；

◆滾動菜單，可作參數輸入設定中文顯示，操作簡單；

◆多種標定方法，可自動零點和間隔，自動零點跟蹤；

◆通訊接口（可選）：標準RS~232C、RS485接口。

◆如有需要，可提供MODBUS、以太網通訊等功能。

◆可以設定的流量，軟件PID調節，實現DCS自動配料系統控制；

◆多路輸入輸出端口；

◆打印接口（打印機可選）.

◆調試方便：中文菜單，自動零點校準、自動間隔校準、故障自診斷.

◆數據遠傳：

a模擬量：實時流量通過電流信號（4－20mA，可選），累計量通過脈沖信號輸出至遠方

b數字：通過通訊的方式將所有數據傳至上位機；

◆故障報警：高流量報警、低流量報警、停機報警、外報警等多種報警信號；

◆通訊功能：標準RS232和標準RS485接口，波特率可調，地址可設置，可以多臺儀表進行聯網；

◆稱重儀表有面版嵌入式和壁掛式兩種，可滿足各種現場的不同要求。

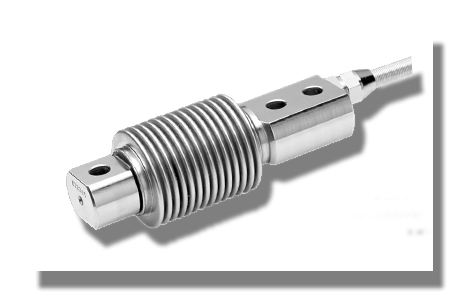

【稱重傳感器】
我公司選用的稱重傳感器為電阻應變片式拉（壓）力傳感器。

◆非線性：小于額定輸出的0.05%；

◆重復性：小于額定輸出的0.03%；

◆滯后：小于額定輸出的0.03%；

◆溫度靈敏度：零值時為±0.003%/℃ 滿值時為±0.004%/℃

◆安全過載：150%

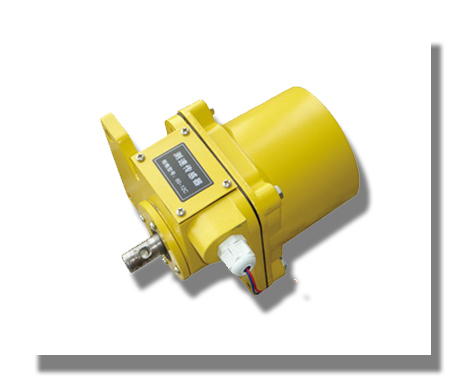

【測速傳感器】

◆連接在專用的測速裝置上，可消除通常測速裝置中摩擦輪與皮帶間因打滑所產生的誤差；

◆密閉外殼，具有良好的屏蔽性，封閉性能好，適用于戶外安裝；

◆無碳刷式脈沖發生器，不需調整、校準、無需維修；

◆最新的軟連接技術，更有效地保證了測速精度；

◆測速范圍：0.05-4.0m/s

【測速滾筒(裝置)】

精密的測速滾筒(裝置)安裝在輸送機架上，保持和輸送機同步運轉。

六、訂購皮帶秤需提供以下參數：

 ◇皮帶寬度 B=______mm；

 ◇最大流量 Q=______t/h；

 ◇皮帶機速度 v=______m/s；

 ◇皮帶機傾角  =_____度；

 ◇皮帶輸送機長度 L=______m；

 ◇輸送物料名稱：____________；

 ◇物料堆積密度：____________；
