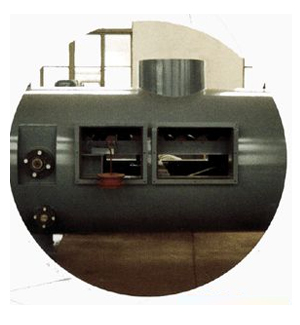

JGC-30型系列稱重給煤機

NJGC耐壓式稱重給煤機：
一、系統概述:

JGC-30型循環流化床鍋爐稱重給煤機是針對發電廠循環流化床鍋爐制粉系統而設計的耐壓節能、環保型給料機，具有連續給煤、動態計量、精度高、并能有效改善鍋爐性能，進行溫度的檢測，控制熱風回流，使系統運行更為穩定，為現場管理、操作提供準確可靠的計量數據和控制手段，是適用鍋爐工藝要求的先進的計量給煤設備。

二、工作原理:

給煤機利用膠帶拖動原煤運行，當原煤從煤倉被膠帶拖出后，在膠帶的帶動下，靠自重與膠帶之間的摩擦力平衡地向前移動，從而實現連續、均勻地給煤。

在輸送膠帶的下方，安裝有稱重托輥、稱重橋架、稱重傳感器，裝有稱重傳感器的稱重橋架安裝于輸送機的縱梁上，稱重橋架支承著稱重托輥，以檢測皮帶上的物料重量并產生一個正比于皮帶載荷的電信號，送給稱重顯示儀表。

連接在滾筒上的速度傳感器，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重顯示儀表接收稱重傳感器與速度傳感器這兩種信號后，通過放大、整形、A/D轉換處理與積分運算，在儀表的顯示器上顯示出輸送原煤的累計量和瞬時量。
    給煤機內部的溫度傳感器，用于對高溫進行在線檢測，當機內溫度高于設定值時，電控系統將會接收到溫度傳感器的報警輸出信號，并執行電機與閘門的快速關斷指令，以閉合通道，截斷料流，達到保護系統設備的目的。

三、設備組成：

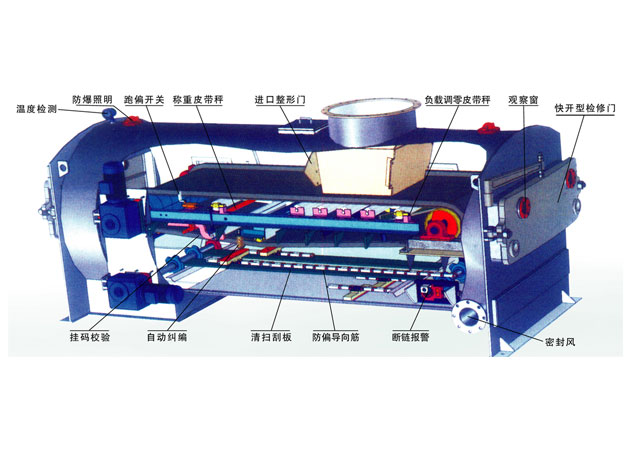

每臺全封閉稱重給煤機主要都是由：封閉殼體、輸送系統（輸送機架、驅動裝置、計量膠帶、清掃器、防跑偏裝置等），稱重系統（稱重傳感器、速度傳感器、稱重儀表等），清掃系統、溫度檢測系統、快速關斷裝置及電氣控制系統和安裝附件等組成，并可根據用戶要求擴展。

四、結構特點：

◇ 全封閉耐壓式賀筒形結構，有效防止粉塵外溢，可保證現場文明生產；

◇ 根據用戶要求，也可設計將機架拉出箱體外以便維護與檢修；

◇ 具有調偏、防偏結構，可確保輸送正常穩定運行；

◇ 采用本公司性能可靠先進的電子皮帶秤，可確保計算的準確和長期穩定性；
◇ 鏈條刮板式清掃裝置可自動地清掃機內的積塵異物；

◇ 完善的報警系統可及時地發現并排除堵煤、斷煤、過載、超溫和皮帶跑偏等故障；

◇ 可選的變頻無級高速運行平穩，不僅節能降耗，而且可滿足現場開環或閉環調節不同流量的要求；

◇ 配置的高溫隔離閘門，可防止熱風回流，為安全生產和檢修提供方便；

◇ 可與遠控DCS系統聯鎖，實現智能控制；

◇ 稱重顯示儀表具有可選的RS232/485通訊接口；
